Cấu tạo màn hình LED – Hiểu để lựa chọn đúng

Khi nói đến việc thi công lắp đặt màn hình LED, phần lớn khách hàng thường chỉ quan tâm đến độ sáng, kích thước hay giá thành. Tuy nhiên, một yếu tố rất quan trọng và thường bị bỏ qua chính là cấu tạo màn hình LED. Việc hiểu rõ màn hình LED gồm những thành phần nào, cách hoạt động ra sao, sẽ giúp bạn đưa ra lựa chọn phù hợp hơn, tiết kiệm chi phí và đảm bảo hiệu quả sử dụng lâu dài.

Trong bài viết này, Quảng Cáo TV sẽ giúp bạn phân tích kỹ từng phần trong cấu tạo màn hình LED từ loại trong nhà đến ngoài trời, từ P1.25 cho đến P10, cùng những lưu ý quan trọng khi lựa chọn.

Tìm hiểu thêm: Màn hình LED trong nhà là gì? Ứng dụng, ưu điểm và tư vấn lắp đặt từ A Đến Z

Liên hệ: 0789 719 888

Tổng quan cấu tạo màn hình LED

Một màn hình LED dù trong nhà hay ngoài trời thường bao gồm các bộ phận chính sau:

• Module LED
• Cabinet (tủ LED)
• Bộ điều khiển (controller / card điều khiển)
• Nguồn điện (power supply)
• Khung xương kết cấu
• Hệ thống dây tín hiệu và nguồn
• Phần mềm điều khiển / trình chiếu

Tùy vào mục đích sử dụng và môi trường lắp đặt, các thành phần có thể thay đổi về chủng loại, vật liệu hoặc khả năng chịu tải.

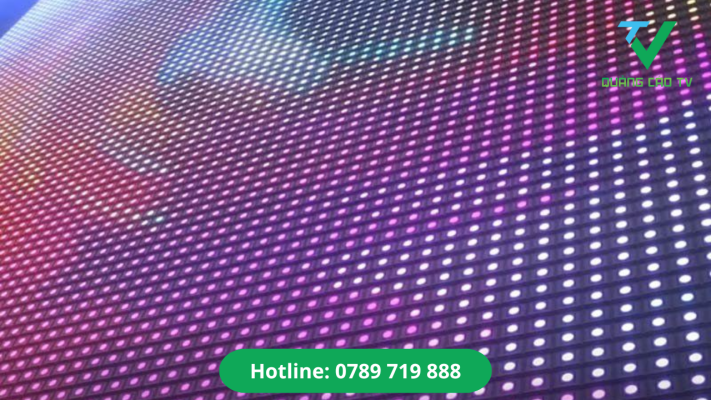

Module LED – Trái tim của màn hình

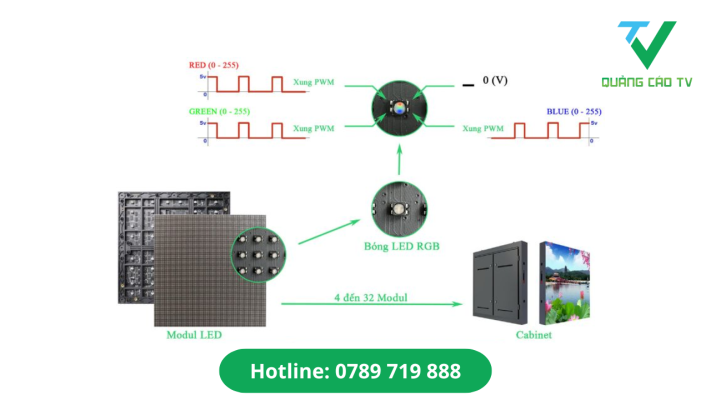

Module LED là đơn vị nhỏ nhất tạo nên màn hình LED, chứa hàng trăm đến hàng ngàn bóng đèn LED được bố trí theo ma trận (ngang x dọc).

Cấu tạo màn hình LED cơ bản

LED chip: Thường là SMD (surface mounted device), ví dụ: SMD2121, SMD1921, SMD3535…

Bo mạch in (PCB): Nơi gắn các chip LED, dẫn điện và tín hiệu.

Mặt nạ module: Che chắn và tăng độ tương phản hình ảnh.

Khung module: Nhựa hoặc hợp kim.

Phân loại theo pixel pitch

P1.25 – P2.5: Dành cho màn hình LED trong nhà cần độ phân giải cao.

P3 – P10: Phù hợp cho màn hình ngoài trời hoặc trình chiếu ở khoảng cách xa.

Lưu ý: Pixel pitch càng nhỏ thì độ nét càng cao nhưng giá thành cũng cao hơn.

Khung chứa module

Màn hình LED không thể lắp từng module đơn lẻ. Các module được gắn thành từng cụm trong cabinet (tủ LED) giúp cố định, chống cong vênh và thuận tiện thi công.

Vật liệu thường dùng

Thép sơn tĩnh điện (nặng, bền, phổ biến)

Nhôm đúc nguyên khối (nhẹ, đẹp, tản nhiệt tốt thường dùng cho trong nhà cao cấp)

Hợp kim nhôm (giá cao, dùng cho màn hình cao cấp)

Kích thước cabinet

Phổ biến: 640x640mm, 960x960mm, 500x500mm, 1000x1000mm…

Tùy thiết kế và diện tích lắp đặt mà chọn số lượng và kích thước tủ phù hợp.

Nguồn điện

Nguồn LED (LED power supply)

Chuyển đổi điện lưới (AC) thành điện một chiều (DC) cấp cho module LED.

Điện áp đầu ra thường là 5V – 40A / 60A tùy công suất.

Một nguồn có thể cấp cho nhiều module (tùy pixel pitch và độ sáng).

Lưu ý: Màn hình ngoài trời dùng nguồn công suất lớn hơn do cần độ sáng cao hơn.

Bộ điều khiển

Card điều khiển có nhiệm vụ tiếp nhận tín hiệu từ máy tính, USB, HDMI, Internet… và truyền đến từng module LED.

Gồm các thành phần chính:

Sender card (card gửi tín hiệu)

Receiving card (card nhận, gắn ở mỗi tủ LED)

Bộ xử lý video (video processor) hỗ trợ nhiều định dạng tín hiệu, chia khung hình, overlay…

Tính năng bổ sung: Hẹn giờ, chỉnh màu, chia vùng, trình chiếu nội dung động.

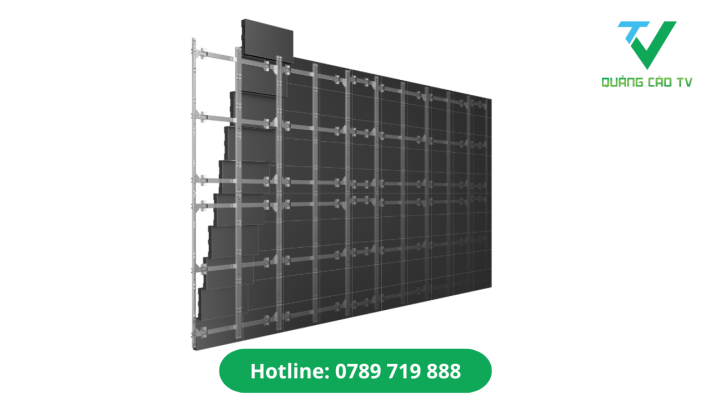

Khung xương và hệ kết cấu

Tùy vào vị trí và kiểu lắp đặt (treo, ốp tường, đứng sàn), cần xây dựng khung sắt, khung nhôm hoặc kết cấu âm tường để đảm bảo độ chắc chắn và thẩm mỹ.

Yêu cầu quan trọng:

Phẳng tuyệt đối

Đảm bảo khả năng chịu lực

Có chỗ đi dây và thoát nhiệt hợp lý

Phần mềm điều khiển

Cài đặt và lập trình nội dung hiển thị (text, video, hình ảnh).

Một số phần mềm phổ biến: LEDStudio, NovaLCT, LEDSet, Colorlight.

Hỗ trợ trình chiếu theo lịch, điều khiển từ xa qua internet.

Các yếu tố ảnh hưởng đến chất lượng màn hình LED

a. Chất lượng LED chip

LED chip Nichia, NationStar, Kinglight, San’an… có độ bền cao hơn.

LED loại rẻ dễ bị cháy điểm ảnh, suy giảm màu nhanh.

b. Tản nhiệt

Vỏ tủ và bố trí module ảnh hưởng trực tiếp đến tuổi thọ màn hình.

Màn hình ngoài trời cần khe thoáng hoặc quạt gió, chống nóng hiệu quả.

c. Đồng bộ hệ thống

Module – card – nguồn – khung – phần mềm phải tương thích với nhau.

Việc phối trộn linh kiện rời rạc, không cùng hãng dễ gây lỗi vặt.

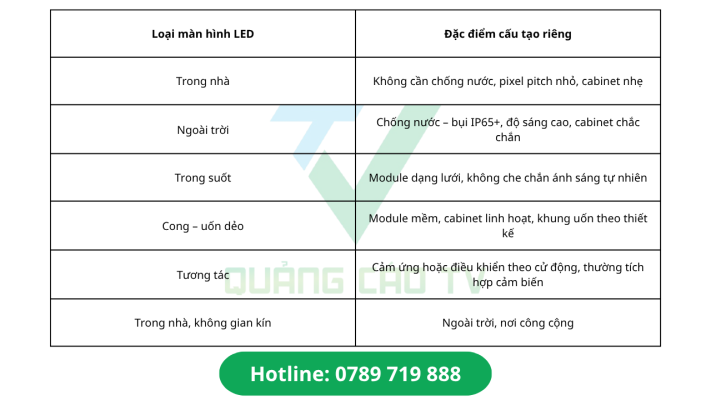

Một số cấu tạo riêng biệt theo loại màn hình

Kết luận

Việc lựa chọn màn hình LED không nên chỉ dựa vào giá hay kích thước. Cần hiểu đúng cấu tạo màn hình LED để biết bạn đang chi tiền cho những gì, có phù hợp với nhu cầu sử dụng lâu dài không, và có đảm bảo hiệu quả vận hành ổn định không.
